■AutoCAD Plant 3D 基礎 個別講座【法人様限定】
入門講座では、基本操作からP&ID図面の作成、
さらに機器の作成などを最新バージョンを使用して学習します。
この講座は CADCILのAutoCAD-3D入門講座を受講済み（または同等の学習経験をお持ち）の方を対象としています。
当講座では大阪のCADCILでマンツーマン・少人数で受講いただきます。
| 教室所在地 |
| 受講プラン |
| 受講時間 |
| 受講料 |
大阪
短期集中プラン
6時間×2日
208,000円（税込228,800円）/人
※受講料には教材費を含みます。
個別講座の特徴
■講義内容
|
1日目
(基礎) |
1 | 3D配管 | スペックの選択 |
| スペックビューアの操作 | |||
| パイプの配管 | |||
| P&ID を使用したパイプの配管 | |||
| 傾斜地でのパイプの配管 | |||
| 分岐の作成 | |||
| 溶接接続の作成 | |||
| 2 |
バルブ、継手、 配管サポートの追加 |

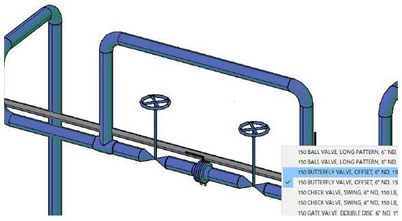

バルブと継手の追加 | |
| 配管サポートの追加 | |||
| パイプの断熱 | |||
| グリップを使用したパイプコンポーネントの変更 | |||
| 3D モデルの検証 |
|
2日目
(基礎) |
1 | アイソメ図面の作成 | アイソメ図の種類 |
| クイック アイソメ図の作成 | |||
| 加工用アイソメ図の作成 | |||
| アイソメ図 メッセージと注釈の配置 | |||
| アイソメ図の設定 | |||
| 2 | オルソ図面の作成 | 新規ビュー、隣接ビューの生成 | |
| 図面への注釈と寸法の追加 | |||
| 図面ビューの編集 | |||
| 部品表の生成 | |||
| 3 |
データの管理と レポートの作成 |
データ マネージャ | |
| データの表示を変更する | |||
| データのエクスポート、インポート | |||
| プロジェクトレポートの表示 | |||
| 4 | プロジェクトセットアップ | 一般的な設定 | |
| P&ID DWG 設定 | |||
| P&ID クラス定義 | |||
| Plant 3D DWG 設定 |

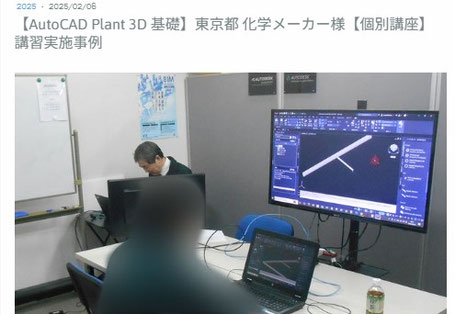

実施例
